Diagnostik via OBD2 Så tolkar du felkoder och undviker onödiga komponentbyten
Varför felkoder inte ska förväxlas med inköpslistor
När motorlampan tänds är det lätt att läsa felkoden som en direkt beställning på en ny komponent. En kod som nämner lambdasond, tändspole eller luftmassemätare kan därför leda till ett snabbt byte, trots att den verkliga orsaken finns i ett kablage, en vakuumläcka, ett spänningsproblem eller en felaktig bränsleförsörjning. Resultatet blir ofta en kostnadskrävande reparation utan garanti för att grundproblemet är löst.
En OBD2-kod är i första hand en symptomindikator. Den beskriver vad motorstyrdonet har upptäckt, inte nödvändigtvis vilken fysisk del som måste ersättas. För att undvika onödiga komponentbyten är det avgörande att förstå hur diagnostikverktyg kommunicerar med bilens styrenhet och att kombinera felkoden med Freeze Frame-data, bränsletrim, livedata och praktisk inspektion. Ett metodiskt arbetssätt gör felsökningen mer träffsäker, minskar risken för följdskador och sparar ofta tusenlappar.
Grunderna i felkodsstrukturen och skillnaden mellan generiska och tillverkarspecifika koder
OBD2, eller On-Board Diagnostics version 2, är ett system där bilens styrdon övervakar motor, avgasrening och andra elektroniska funktioner. När ett övervakningssystem registrerar en avvikelse lagras en Diagnostic Trouble Code, ofta kallad DTC eller felkod. Koden består normalt av en bokstav följd av fyra siffror. Den första bokstaven anger vilket tekniskt område som berörs.
Den andra tecknet visar ofta om koden är generisk eller tillverkarspecifik. En nolla innebär vanligen att koden följer en standard som kan tolkas av generella OBD2-verktyg. En etta anger normalt en tillverkarspecifik kod, där betydelsen kan variera mellan bilmärken och modeller. Standardiserade koder är användbara vid en första bedömning, men de ger inte alltid tillgång till funktioner i exempelvis ABS, automatlåda, krockkuddesystem, hybridstyrning eller avancerad batterihantering.
| Kodbokstav | Tekniskt ansvarsområde | Typiska exempel |
|---|---|---|
| P | Drivlina och motorstyrning | Förbränning, bränsle, tändning, avgasrening och växellåda |
| B | Karossystem | Krockkuddar, klimatanläggning, centrallås och komfortfunktioner |
| C | Chassi | ABS, antisladdsystem, styrning och hjulhastighetssensorer |
| U | Kommunikation mellan styrenheter | CAN-buss, nätverksfel och förlorad kommunikation |

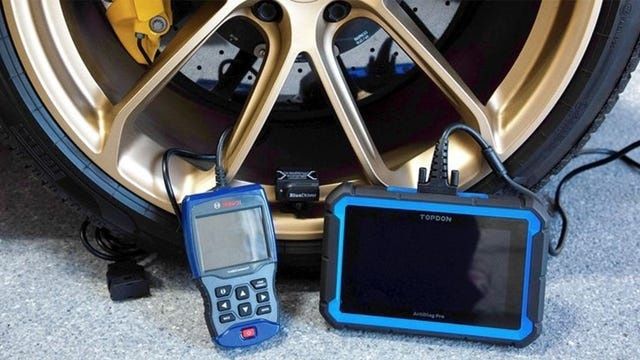

En universell kodläsare kan alltså vara fullt tillräcklig för en första analys av en motorrelaterad P-kod, men begränsad när felet gäller ett tillverkarspecifikt system. Vissa verktyg kan läsa generiska koder från många bilmärken, medan mer avancerade funktioner kräver märkesspecifik mjukvara, rätt diagnosprotokoll eller abonnemang. Kontrollera därför alltid om verktyget verkligen kan läsa den styrenhet som misstänks. Att kunna radera en kod är inte samma sak som att kunna analysera hela systemet.
Tidsmaskinen i styrdonet som avslöjar felögonblicket
Freeze Frame kan beskrivas som en ögonblicksbild av fordonets driftsförhållanden när styrdonet registrerade ett fel. Informationen lagras tillsammans med den aktuella felkoden och kan innehålla exempelvis motortemperatur, varvtal, fordonshastighet, belastning, insugstryck, gasspjällsvinkel och bränsletrim. Eftersom datan visar vad som hände just när övervakningen reagerade blir den ofta mer värdefull än själva kodtexten.
Motortemperatur och belastning är särskilt viktiga. Om en kod bara uppstår vid kallstart kan orsaken finnas i temperaturgivning, kallstartsanrikning, tändning eller luftläckage som förändras när motorn blir varm. Ett fel som registreras vid högt varvtal och kraftig belastning bör däremot bedömas mot bränsletryck, tändningsenergi, laddtryck och motorns luftflöde. Om felet inträffar vid stillastående tomgång pekar det ofta mot andra förhållanden, exempelvis vakuumläckor eller instabil tomgångsreglering.
- Motortemperatur visar om felet uppstod vid kall, delvis uppvärmd eller fullt varm motor.
- Motorvarvtal och belastning hjälper till att skilja tomgångsproblem från fel under acceleration.
- Fordonshastighet och körtid kan visa om felet uppstod vid stadskörning, landsväg eller startögonblick.
- Bränsletrim och givardata kan avslöja om styrdonet försökte kompensera för en avvikande blandning.
- Avsaknad av vissa parametrar är också information, eftersom det visar vilka slutsatser som inte kan dras enbart från bilden.
Freeze Frame bör läsas innan felkoden raderas. Många fordon sparar endast en huvudsaklig ögonblicksbild, och nya eller mer prioriterade fel kan skriva över tidigare data. En radering av felkoder och motorlampa raderar normalt även Freeze Frame. Därför kan ett förhastat knapptryck på ”clear codes” ta bort den bästa ledtråden i hela felsökningen. Data kan dessutom finnas kvar efter att lampan slocknat automatiskt, vilket gör en ny avläsning värdefull även när bilen tillfälligt verkar fungera normalt.
Bränsletrim och lambdareglering som diagnostisk kompass
Bränsletrim beskriver hur mycket motorstyrdonet justerar insprutningen för att hålla luft och bränsle nära rätt blandning. STFT, Short Term Fuel Trim, är den snabba och fortlöpande korrigeringen. LTFT, Long Term Fuel Trim, är den långsammare inlärda korrigeringen som byggs upp när samma tendens återkommer. Tillsammans ger värdena en bild av hur mycket styrdonet måste arbeta för att kompensera motorns faktiska drift.
Positiva värden betyder att styrdonet tillför bränsle eftersom blandningen bedöms vara för mager. En tydligt positiv trim kan bero på tjuvluft efter luftmassemätaren, svagt bränsletryck, igensatt bränslefilter, smutsiga spridare eller felaktig luftmätning. Negativa värden innebär att bränsle dras bort eftersom blandningen är för fet. Möjliga orsaker är för högt bränsletryck, läckande spridare, felaktig temperaturgivning, begränsad lufttillförsel eller avgasläckage som påverkar syresignalen.
- Positiv STFT och LTFT vid tomgång, men mindre positiv trim vid högre varvtal, kan tala för vakuumläcka.
- Positiv trim både på tomgång och under belastning kan rikta misstanken mot bränsletryck, luftmätning eller bränsletillförsel.
- Negativ trim över hela registret bör leda till kontroll av bränsletryck, spridare och motorns temperaturinformation.
- Stor skillnad mellan motorbankar på en V-motor kan hjälpa till att avgränsa problemet till en sida av motorn.
En lambdasond ska därför inte dömas ut enbart för att en kod nämner syresensor. Den kan rapportera en verklig mager eller fet blandning utan att själv vara orsaken. På en konventionell smalbandsgivare före katalysatorn växlar signalen normalt snabbt mellan ungefär 0,1 och 0,9 volt när motorn är varm och regleringen är aktiv. Den bakre givaren ska i regel ha en betydligt stabilare signal. En konstant, orimligt låg eller orimligt hög signal kan däremot motivera kontroll av givare, värmekrets, jord, referensspänning och kablage.
Livedata måste alltid tolkas med hänsyn till motorns temperatur och driftläge. En spänningskurva som ser felaktig ut under kallstart kan vara normal innan lambdaregleringen har aktiverats. På motsvarande sätt kan en perfekt sensor inte kompensera för ett mekaniskt fel, en avgasläcka före sensorn eller ett bränslesystem som inte klarar belastningen. Appar och verktyg med livedata kan visa varvtal, temperatur, bränsletryck, luftflöde och lambdasignaler, men mätvärdena måste jämföras med rätt motormodell och rätt driftsförhållande. OBD2-verktyg som ELM327 kan vara användbara för detta, men kvaliteten på adaptern påverkar kommunikationen och datans stabilitet.
Metodisk felsökningsordning i fem praktiska steg

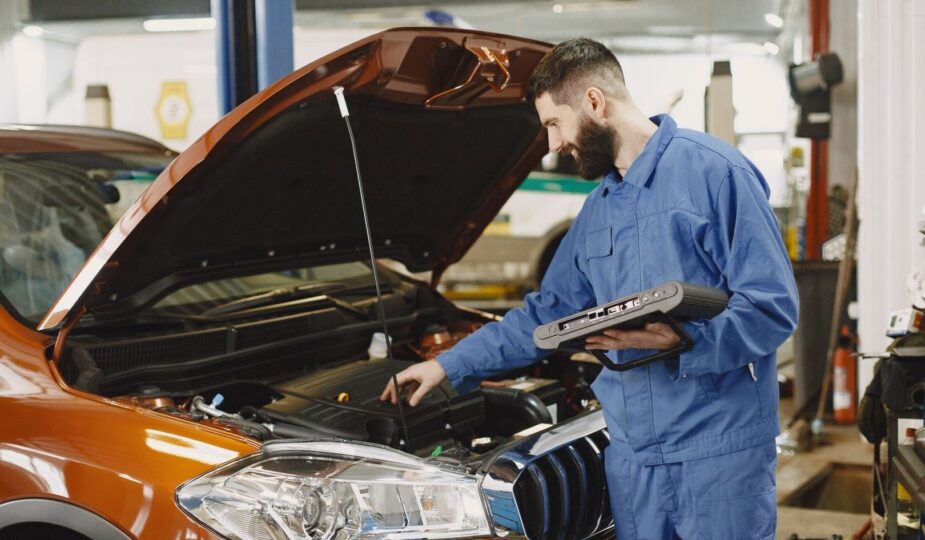

Struktur är viktigare än mängden funktioner i diagnosverktyget. Ett dyrt verktyg kan ge omfattande data, men utan en tydlig hypotes riskerar även avancerad diagnostik att bli ett planlöst komponentbyte. Börja med säkerhet och dokumentation. Notera symtom, när motorlampan tändes, om bilen var kall eller varm och om felet uppstod under belastning.
- Läs av och dokumentera. Spara alla aktiva, väntande och historiska koder samt Freeze Frame-data innan något raderas.
- Bedöm kodernas samband. En spänningskod, kommunikationskod eller magerblandningskod kan vara grundorsak till flera följdfel.
- Kontrollera det uppenbara. Inspektera vakuumslangar, insug, jordpunkter, säkringar, kontaktdon, kablage och synliga tecken på olja eller fukt.
- Verifiera med livedata och mätning. Jämför STFT, LTFT, temperatur, luftflöde, lambdasignal och eventuellt bränsletryck i relevanta driftlägen.
- Reparera, radera och provkör kontrollerat. Efter åtgärden ska systemet få gå genom en lämplig körcykel så att monitorerna kan bekräfta reparationen.
Den mekaniska kontrollen får inte hoppas över. En sprucken vakuumslang kan skapa samma symptom som en felaktig luftmassemätare. Ett oxiderat kontaktdon kan ge en sensorsignal som ser orimlig ut, trots att givaren fungerar korrekt på arbetsbänken. Kontrollera därför slangar under böjning, kablage nära värmekällor och jordförbindelser under belastning. Vid misstanke om läckage kan rökprov, vakuummätning eller tryckprov ge bättre bevis än ytterligare gissningar.
Efter reparation ska felkoden inte bara släckas och bilen lämnas tillbaka. Kontrollera att orsaken inte återkommer, att bränsletrim stabiliseras och att motorn når normal arbetstemperatur. OBD2-systemets monitorer behöver ofta specifika körförhållanden för att genomföra sina tester. Om en monitor förblir ”not ready” efter radering betyder det att systemet ännu inte har verifierat alla funktioner. En lyckad provkörning med normala mätvärden och genomförda monitorer är betydligt starkare kvalitetssäkring än en slocknad varningslampa.
Ta kontroll över bilens hälsa med datadriven felsökning
En felkod ger riktning, men sällan ett färdigt svar. Den mest driftsäkra diagnostiken kombinerar kodens betydelse med tidpunkten för felet, motorns belastning, Freeze Frame-data, bränsletrim och sensorernas verkliga signaler. När digital information kopplas till visuell och mekanisk kontroll blir det möjligt att skilja mellan en trasig komponent och ett systemfel som bara påverkar komponentens mätvärde.
Tålamod i den första analysen är en praktisk ekonomisk åtgärd. Det minskar risken att byta fungerande delar, förebygger att samma fel återkommer och gör det lättare att hitta den verkliga orsaken innan den leder till högre bränsleförbrukning, försämrad verkningsgrad eller följdskador på exempelvis katalysator och motor. Nästa gång varningslampan tänds bör frågan därför inte vara vilken del som ska beställas först, utan vilka driftsförhållanden som fick styrdonet att reagera. Där börjar en felsökning som är tekniskt rimlig, hållbar och byggd för stabil drift över tid.
